السيرة الذاتية المفصل مقابل المفصل العالمي (U-Joint): الاختلافات الرئيسية في أعمدة القيادة

يجب أن ينقل كل نظام عمود إدارة عزم الدوران أثناء امتصاص الزوايا الناتجة عن حركة التعليق والتوجيه. يهيمن تصميمان مشتركان على المركبات الحديثة: مفصل السرعة الثابتة (السيرة الذاتية مشترك) والمفصل العالمي (U-joint). على الرغم من أن كلاهما يتصلان بأعمدة دوارة، إلا أن مبادئ التشغيل والحدود وأنماط الفشل مختلفة تمامًا. يعد فهم هذه الاختلافات أمرًا ضروريًا عند فحص مكونات عمود الإدارة أو صيانتها أو استبدالها.

ما هي السيرة الذاتية؟ مشترك؟

يحافظ المفصل ذو السرعة الثابتة على دوران عمود الخرج بنفس سرعة عمود الإدخال، حتى عندما يعمل العمودان بزاوية. وبدلاً من نقطة مفصلية واحدة، فإنه ينقل عزم الدوران من خلال عدة كرات تتدحرج في أخاديد منحنية أو من خلال بكرات في ترتيب ثلاثي الأرجل. ونتيجة لذلك، تظل السرعة الزاوية للجانب المدفوع موحدة طوال كل دورة.

توجد عدة تصاميم. المفصل الكروي من طراز Rzeppa هو المفصل الخارجي الأكثر شيوعًا، والذي يتم تركيبه خلف محور العجلة. يتم استخدام المفصل ثلاثي الأرجل، الذي يستخدم ثلاث مجموعات أسطوانية، على نطاق واسع كمفصل داخلي على جانب ناقل الحركة. يعمل كلاهما بسلاسة عند زوايا تصل إلى حوالي 50 درجة، ولهذا السبب تعتمد عليهما محاور الدفع الأمامية.

43040-32040 Tripod Inner CV Joint for Drive Shaft

43040-32040 مفصل السيرة الذاتية الداخلي ثلاثي القوائم لعمود القيادة يناسب هذا المفصل الداخلي ثلاثي القوائم الدقيق نظام الدفع الأمامي وأنظمة الدفع الرباعي المختارة. يعمل تصميمها الأسطواني على تعويض الحركة المحورية مع تقليل الاهتزاز، مما يجعلها بديلاً موثوقًا لإصلاح عمود الإدارة. عرض المنتج →

السيرة الذاتية. المفصل محمي بواسطة حذاء مرن يحافظ على الشحوم والتلوث. يتيح الحذاء الصحي للمفصل أن يدوم طوال عمر السيارة. بمجرد انقسام الحذاء، يتم فقدان الشحوم، ويدخل الماء والحصى، ويتآكل المفصل بسرعة. لذلك يعد فحص التمهيد المنتظم أمرًا ضروريًا.

ما هو المفصل العالمي (U-Joint)؟

يستخدم المفصل العالمي، أو مفصل كاردان، عنكبوتًا متقاطعًا ومحامل إبرة لربط نيرين. التصميم بسيط وقوي وغير مكلف. لكن مفصل U واحد يعمل بزاوية لا يوفر سرعة ثابتة: يتسارع عمود الخرج ويتباطأ مرتين في كل دورة، مما يخلق اهتزازًا ينمو مع الزاوية والسرعة.

عند الزوايا الصغيرة لعمود الدفع الخلفي النموذجي، يكون التقلب خفيفًا ويمكن امتصاصه بسهولة. تعمل وصلتان على شكل حرف U على نفس العمود على إلغاء أخطاء سرعة بعضهما البعض عندما تعملان بزوايا متساوية لكن متقابلة، مما يسمح بسلوك سرعة شبه ثابتة.

تتعامل المفاصل على شكل حرف U مع ذروة عزم الدوران العالية وأحمال الصدمات بشكل أفضل من معظم أنواع المفاصل الأخرى. إنها تظل المعيار القياسي لأعمدة الإدارة الطولية، والمحاور الخلفية ذات المحور الصلب، والآلات الزراعية، وأعمدة إقلاع الطاقة حيث تكون الزوايا متواضعة ولكن الأحمال قاسية.

الاختلافات الرئيسية بين السيرة الذاتية المفاصل والمفاصل U

ويلخص الجدول أدناه أهم الاختلافات الهندسية.

الجانب	C.V. Joint	المشتركة العالمية
سرعة الإخراج	ثابت في أي زاوية	يتقلب مرتين في كل دورة عند الزاوية
الزاوية القصوى	تصل إلى 50 درجة	ما يصل إلى حوالي 15 إلى 20 درجة للتشغيل السلس
موقع نموذجي	أعمدة نصف أمامية، تعليق مستقل	أعمدة الإدارة الطولية، والمحاور الصلبة، وأعمدة PTO
الاهتزاز والضوضاء	منخفضة وسلسة	يزداد مع الزاوية والسرعة
الصيانة	التمهيد مختومة. استبدال في حالة تلف	تركيبات قابلة للتشحيم على العديد من الوحدات
تحمل الصدمات	جيد، ولكن فشل التمهيد يؤدي إلى تسريع التآكل	ممتاز؛ قوية ضد التأثير

   الوجبات الجاهزة الرئيسية: السيرة الذاتية. المفصل هو عائلة المفاصل الوحيدة التي يمكنها توفير سرعة ثابتة في زوايا التشغيل العالية، بينما يظل المفصل U هو الخيار الأقوى للتطبيقات ذات الزوايا المنخفضة والعالية الصدمات.

اتساق السرعة هو الفرق الأساسي

لا يمكن القضاء على تقلبات سرعة المفصل U بمفصل واحد. وهذا يجعل السيرة الذاتية. قم بتوصيل الخيار العملي الوحيد للعجلات المدفوعة التي تميل بشكل حاد أثناء المنعطفات.

تحدد سعة الزاوية المكان الذي ينتمي إليه كل جزء

السيرة الذاتية توفر الوصلات قوة سلسة عند زوايا التشغيل العالية، وهو ما يناسب العجلات الموجهة والمستقلة. تتعامل المفاصل على شكل حرف U مع زوايا محدودة ولكنها تتحمل صدمات عزم الدوران بشكل جيد وتكون مضغوطة بالنسبة لسعتها. يقوم المصمم بمطابقة المفصل بأقصى زاوية يمكن أن يخلقها التعليق.

أوضاع الفشل المختلفة، وعادات التفتيش المختلفة

مع السيرة الذاتية عادةً ما يبدأ الفشل بحذاء ممزق، ثم فقدان الشحوم والتلوث. في حالة المفصل على شكل حرف U، غالبًا ما يظهر الفشل على شكل خبط من محامل الإبرة البالية أو العنكبوت الذي تم الاستيلاء عليه. يمكن اكتشاف كلاهما مبكرًا عن طريق الفحص والفحوصات المنتظمة.

حيث يظهر كل مفصل في نظام عمود الإدارة

في المركبات ذات الدفع بالعجلات الأمامية، ينتقل عزم الدوران من ناقل الحركة المستعرض إلى نصف عمودين. يحتوي كل نصف عمود على سيرة ذاتية داخلية. مشترك في جانب ناقل الحركة وسيرة ذاتية خارجية. مشترك على عجلة القيادة. يستخدم المفصل الداخلي عادةً تصميمًا ثلاثي الأرجل للسماح بتغيير الطول؛ يستخدم المفصل الخارجي تصميمًا كرويًا ثابتًا للتعامل مع زوايا التوجيه.

في المركبات ذات الدفع الخلفي، يمتد مسار عزم الدوران من علبة التروس إلى الترس التفاضلي من خلال عمود دعامة طولي. تستوعب المفاصل العالمية في كلا الطرفين حركة المحرك وحركة التعليق. قد تستخدم الأعمدة النصفية الخلفية للمحور الصلب أيضًا مفاصل على شكل حرف U في الأطراف الداخلية.

في العديد من نماذج الدفع الرباعي والتعليق المستقل، تظهر كلا العائلتين في نفس السيارة. تجمع مجموعات عمود الإدارة الكاملة بين السيرة الذاتية الداخلية والخارجية. المفاصل ذات عمود دقيق، ولهذا السبب يتم استبدال ما بعد البيع عادةً كتجميع كامل بدلاً من وصلة بمفصلة.

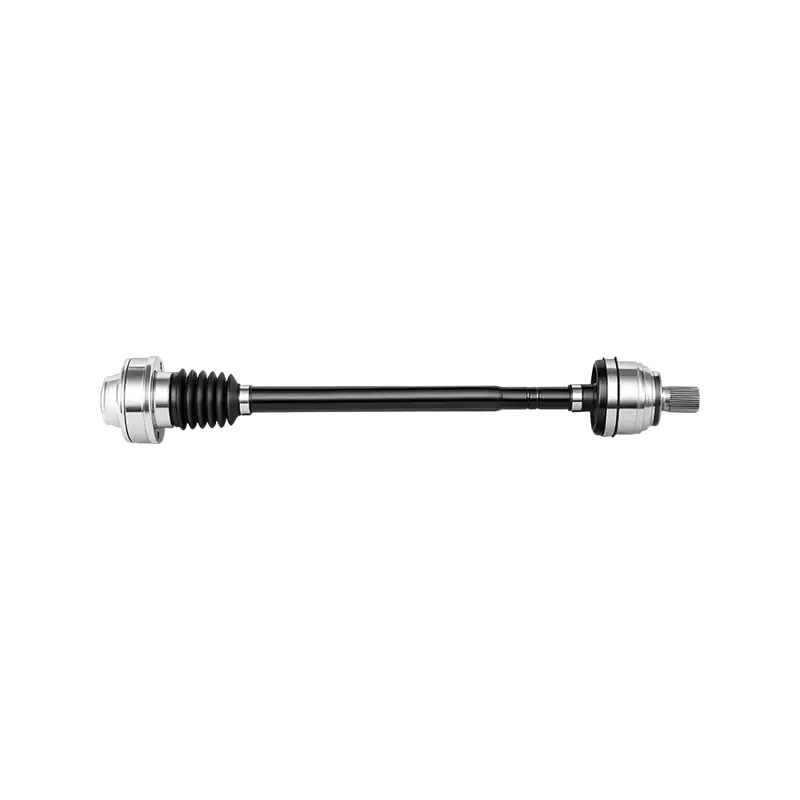

2303102XNM01A Complete CV Axle Drive Shaft Assembly

2303102XNM01A مجموعة عمود محرك المحور السيرة الذاتية الكاملة مجموعة محور القيادة الكاملة تجمع بين العمود والمفاصل ذات السرعة الثابتة لنقل الطاقة بشكل متكامل. مثالي للاستبدال بعد البيع، فهو يعمل على تحسين راحة التثبيت ويضمن الأداء المنسق عبر حركات التوجيه والتعليق. عرض المنتج →

كيفية اختيار المفصل الصحيح

القاعدة الأولى هي مطابقة التصميم الأصلي. السيرة الذاتية لا يمكن تبديل الوصلة والمفصل على شكل حرف U على نفس العمود لأن حواف التثبيت وأنواع المقرن والخطوط وتعويض الطول مختلفة تمامًا. يؤدي استبدال واحد دون إعادة تصميم التجميع إلى الاهتزاز والفشل المبكر ومخاطر السلامة.

تحقق من رقم جزء OE ونوع المفصل قبل الطلب.
قياس زاوية التشغيل. الزوايا الكبيرة تتطلب سيرة ذاتية المفصل، الزوايا الصغيرة قد تسمح بوجود مفصل على شكل حرف U.
افحص الخطوط وحلقة ABS ومحمل الدعم قبل اختيار التجميع.
عندما يتمزق الحذاء، استبدل مجموعة نصف العمود بالكامل لتجنب تكرار الأعطال.

بالنسبة لورش العمل والموزعين، فإن مصدر التوريد مهم بقدر أهمية الجزء. العمل مع المورد الذي يؤدي التصنيع والتفتيش المباشر من المصنع يقلل من خطر المكونات غير المتطابقة أو دون المستوى المطلوب.

علامات الفشل الشائعة ونصائح الصيانة

العلامات الأولى لفشل السيرة الذاتية المفصل عبارة عن ضجيج نقر إيقاعي أثناء الدوران واهتزاز أثناء التسارع. عادةً ما يكون الحذاء المتصدع أو الدهني مرئيًا قبل تلف المفصل، ويمكن أن يؤدي استبدال طقم الحذاء عند هذه النقطة إلى إنقاذ نصف العمود بأكمله. يمكن توقع العديد من حالات الفشل إذا قمت بذلك اكتشاف علامات الإنذار المبكر .

عادة ما يتم الإعلان عن فشل المفصل على شكل حرف U عن طريق خبط معدني عندما يتغير اتجاه الحمل وعن طريق الاهتزاز المتزايد عند سرعة الطريق السريع. تبدو محامل الإبرة البالية خشنة عند تدوير العمود يدويًا. يعمل التشحيم المنتظم على إطالة عمر المحمل في الوحدات القابلة للخدمة.

يتضمن الروتين العملي فحص الحذاء أثناء كل تغيير للزيت، وتنظيف الشحوم حول الحذاء، والاستماع إلى النقرات على قفل التوجيه الكامل، واستبدال طقم الحذاء بينما لا يزال المفصل في حالة جيدة.

04427-0K020 Anti-Leak Drive Shaft CV Boot Cover

04427-0K020 غطاء حذاء CV لعمود المحرك مضاد للتسرب يحتفظ هذا الحذاء المطاطي المرن بالشحوم ويمنع الملوثات من أجل وصلات ذات سرعة ثابتة. يستوعب تصميمه المطوي حركة التوجيه والتعليق، مما يساعد على منع تآكل المفاصل المبكر والحفاظ على انتقال سلس. عرض المنتج →

الأسئلة المتداولة

س1: هل يمكن للمفصل على شكل حرف U أن يحل محل السيرة الذاتية؟ مشترك على سيارة ذات دفع أمامي؟

لا. نظام التركيب، والخطوط، ومتطلبات الزاوية، وخصائص السرعة غير متوافقة. من شأن المفصل على شكل حرف U أن يخلق اهتزازًا شديدًا في زوايا التوجيه ويتآكل بسرعة. استخدم دائمًا نفس المجموعة المشتركة مثل المعدات الأصلية.

س 2: لماذا ينتج المفصل على شكل حرف U اهتزازًا ينتج عن السيرة الذاتية؟ المشترك لا؟

يقوم مفصل U واحد بتغيير السرعة الزاوية لعمود الخرج مرتين في كل دورة، ويزداد الاهتزاز مع الزاوية والسرعة. السيرة الذاتية تحافظ الوصلة على ثبات سرعة الإخراج، بحيث تعمل بسلاسة حتى في الزوايا الحادة.

س3: أي المفصل يدوم لفترة أطول، C.V. مشترك أو U-المشترك؟

يمكن أن يستمر كلاهما لأكثر من 150.000 كيلومتر مع الصيانة الصحيحة. السيرة الذاتية تعتمد الحياة المشتركة على سلامة التمهيد؛ يعتمد عمر المفصل U على تزييت المحمل والحمل. في خدمة ما بعد البيع، السيرة الذاتية. عادةً ما يفشل المفصل أولاً لأن صندوقه يتعرض لحطام الطريق.

س4: هل أحتاج إلى استبدال السيرة الذاتية الداخلية والخارجية؟ المفاصل في نفس الوقت؟

ليس دائما. يستبدل العديد من الفنيين مجموعة نصف العمود الكاملة لأنها تتضمن كلا من المفاصل والعمود والأحذية والشحوم، مما يقلل من خطر حدوث فشل ثانٍ.

الاختيار بين السيرة الذاتية لا يتعلق المفصل والمفصل U بالتصميم الأقوى. يتعلق الأمر بمطابقة المفصل مع ملف الحركة والتحميل الخاص بعمود الإدارة. السيرة الذاتية توفر المفاصل سرعة ثابتة عند زوايا عالية حيث يتم توجيه العجلات. توفر المفاصل على شكل حرف U نقلًا بسيطًا وقويًا لعزم الدوران حيث تظل الزوايا متحفظة. سيؤدي استخدام نوع المفصل الصحيح واستبدال الأحذية مبكرًا إلى استمرار دوران المحاور لمئات الآلاف من الأميال.
